серия Accurate
Seagull

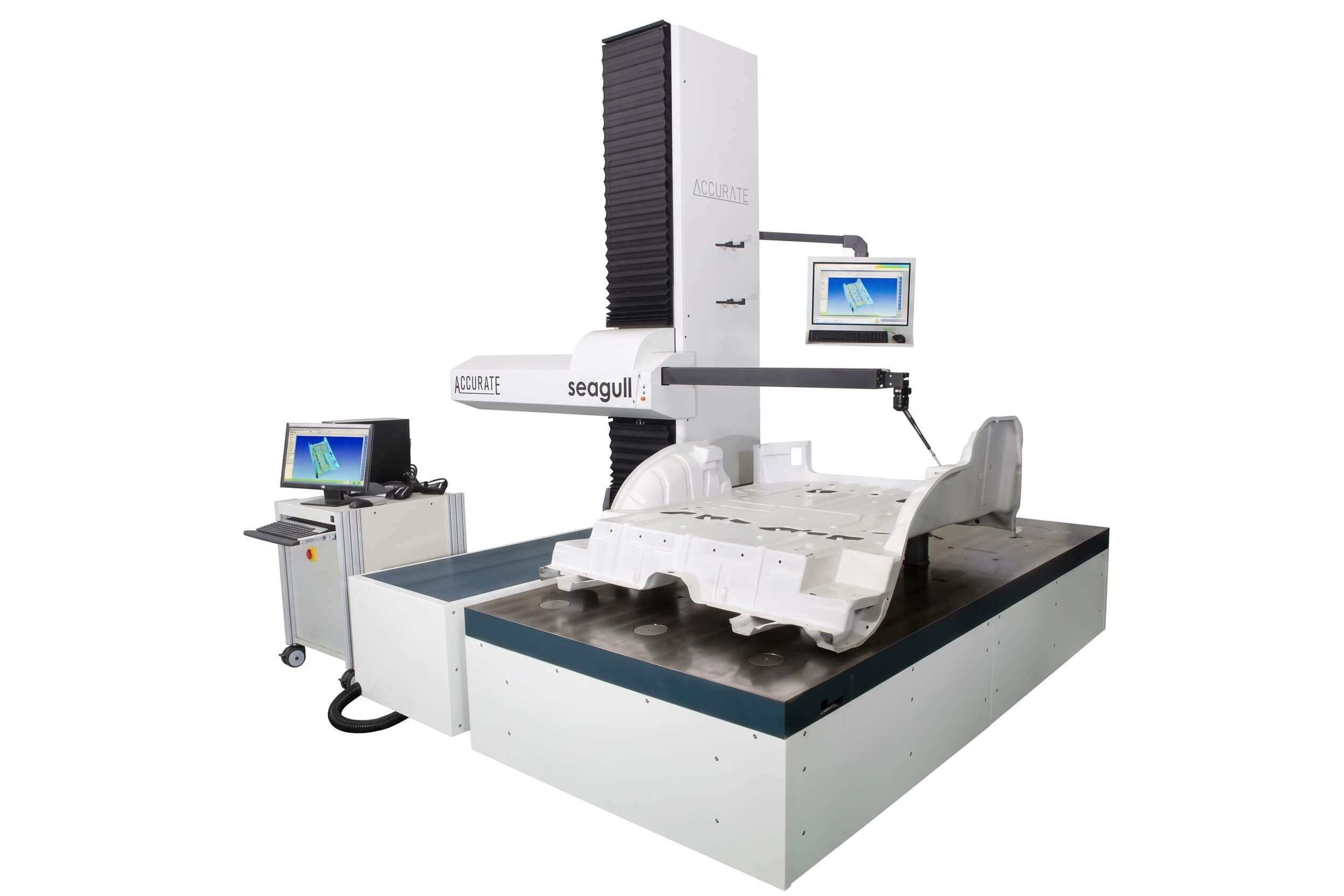

Координатно-измерительная машина SEAGULL предназначена для прецизионного контроля крупных деталей и узлов: измерительный объём от 2000×1200×1600 до 10000×1600×2500 мм при погрешности от 25 + L/50 мкм с измерительными головками SP25M и SP80. Машина подходит для работы в условиях цеха и обеспечивает стабильный результат в реальной производственной среде.
✓ Доступны конфигурации с одной или двумя машинами (дуплекс) для расширения измерительных возможностей
✓ Высокоточные линейные направляющие по всем осям
✓ Композитный материал нового поколения по оси Y уменьшает провисание стойки
Технические Характеристики
Accurate Seagull
| Тип КИМ | С горизонтальной пинолью (одностоечная) | С горизонтальной пинолью (двустоечная) | ||||
| Измерительный диапазон (X ось), мм | 2000-3000-4000 | 3000-4000 | 4000-5000 | 5000-6000 | 6000-7000 | 7000 |
| Измерительный диапазон (Y ось), мм | 1200 | 1600 | 1600 | 3000 | 3000 | 3500 |
| Измерительный диапазон (Z ось), мм | 1600 | 1600 | 2000-2500 | 2000 | 2500 | 2500 |
| Размеры КИМ (Длина), мм | 3500-4500-5500 | 4500-5500 | 5500-6600 | 6500-7500 | 7500-8500 | 8500 |
| Размеры КИМ (Ширина), мм | 3050 | 3850 | 3850 | 7200 | 7200 | 7800 |
| Размеры КИМ (Высота), мм | 3160 | 3160 | 3560-4060 | 3560 | 4060 | 4060 |
| Точность с TP20/PH20/PH10, мкм | — | — | — | — | — | — |
| Точность с SP80/SP25, мкм | 20+L/50≤75 | 25+L/50≤75 | 40+L/50≤90 | 45+L/50≤100 | 45+L/50≤130 | |
