Cordimesur
Портальные координатно-измерительные машины Accurate предлагают три основные модели: Spectra, Cordimesur и Mega. Все модели отличаются высокой жёсткостью конструкции, отличной термостабильностью и широким диапазоном размеров рабочей зоны. Приборы внесены в Госреестр СИ РФ.
✓ Высокая точность и повторяемость измерений
✓ Гибкость 3D-измерений с поддержкой всех типов сенсоров Renishaw
✓ Возможность работы в цеховых условиях благодаря термокомпенсации и виброгашению
ГИБКОСТЬ И ШИРОКИЙ ВЫБОР СЕНСОРНЫХ СИСТЕМ

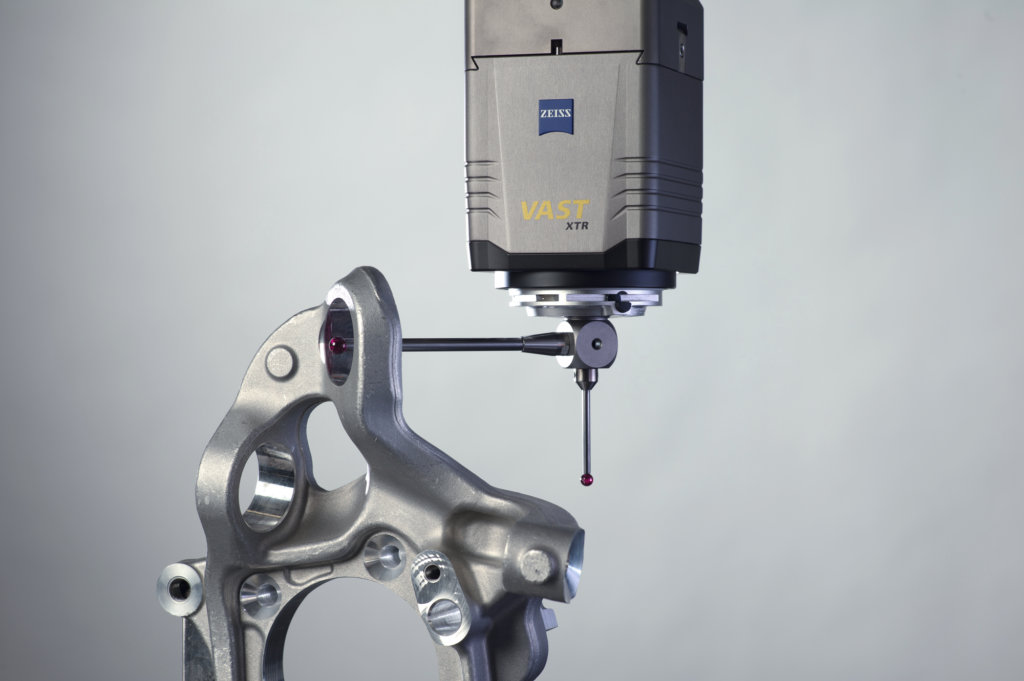

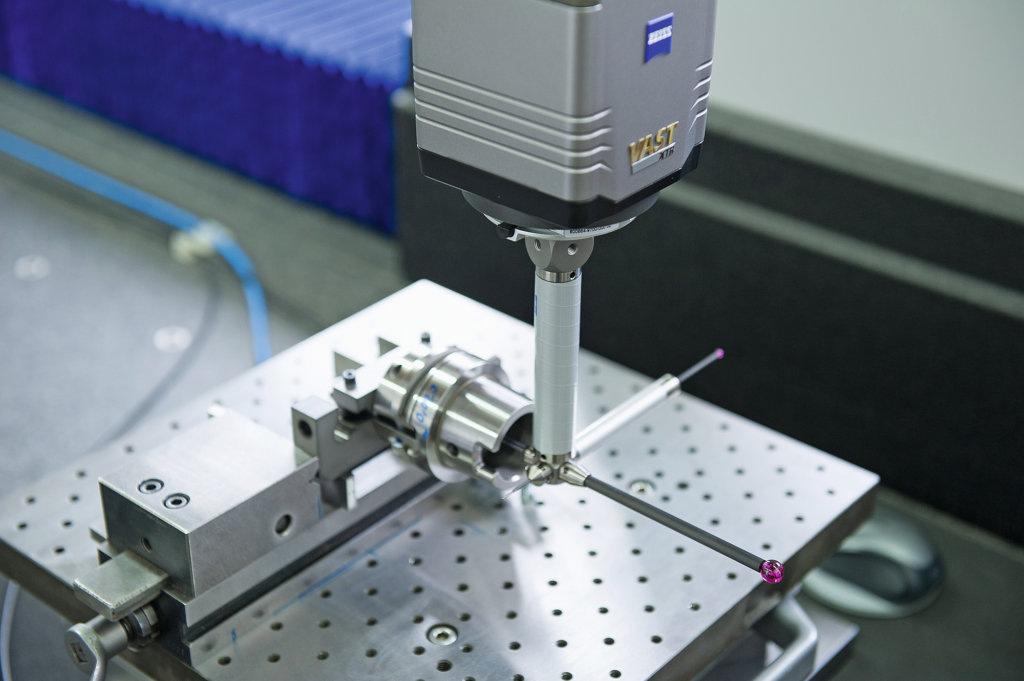

Модульная архитектура КИМ позволяет легко интегрировать различные типы измерительных головок и датчиков (включая решения от лидера индустрии Renishaw). Машина может быть укомплектована как триггерными датчиками для быстрого контроля точек, так и системами непрерывного сканирования, что позволяет адаптировать оборудование под любые производственные задачи.
МАКСИМАЛЬНАЯ ЖЕСТКОСТЬ И ГЕОМЕТРИЧЕСКАЯ СТАБИЛЬНОСТЬ
Конструкция КИМ Cordimesur базируется на массивной гранитной плите и жестком портале, что минимизирует температурные деформации и влияние внешних вибраций. Применение прецизионных воздушных подшипников по всем осям гарантирует абсолютно плавное перемещение узлов без трения и механического износа, обеспечивая стабильность результатов в течение долгого срока службы.
ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ПРИ ОПТИМАЛЬНЫХ ЗАТРАТАХ
Cordimesur предлагает точность и надежность промышленного класса по крайне конкурентной цене. Это сбалансированное решение для предприятий, которым необходимо оперативно модернизировать службу технического контроля (ОТК), автоматизировать измерения деталей средней и крупной группы и минимизировать процент брака без избыточных инвестиций в бренд.
Технические Характеристики
| Тип КИМ | Портальная (Bridge CMM) | |||
| Измерительный диапазон (X ось), мм | 1000 | 1000 | 1000 | 1000 |
| Измерительный диапазон (Y ось), мм | 1000 | 1500 | 2000 | 2500 |
| Измерительный диапазон (Z ось), мм | 800 | 800 | 800 | 800 |
| Размеры КИМ (Длина), мм | 2020 | 2520 | 3020 | 3520 |
| Размеры КИМ (Ширина), мм | 1970 | 1970 | 1970 | 1970 |
| Размеры КИМ (Высота), мм | 3360 | 3360 | 3360 | 3360 |
| Точность с SP80/SP25, мкм | 1.9 + L/350 | |||
| Точность с TP20/PH20/PH10, мкм | 2.5 + L/350 | |||
