MEGA
Портальные координатно-измерительные машины Accurate предлагают три основные модели: Spectra, Cordimesur и Mega. Все модели отличаются высокой жёсткостью конструкции, отличной термостабильностью и широким диапазоном размеров рабочей зоны. Приборы внесены в Госреестр СИ РФ.
✓ Высокая точность и повторяемость измерений

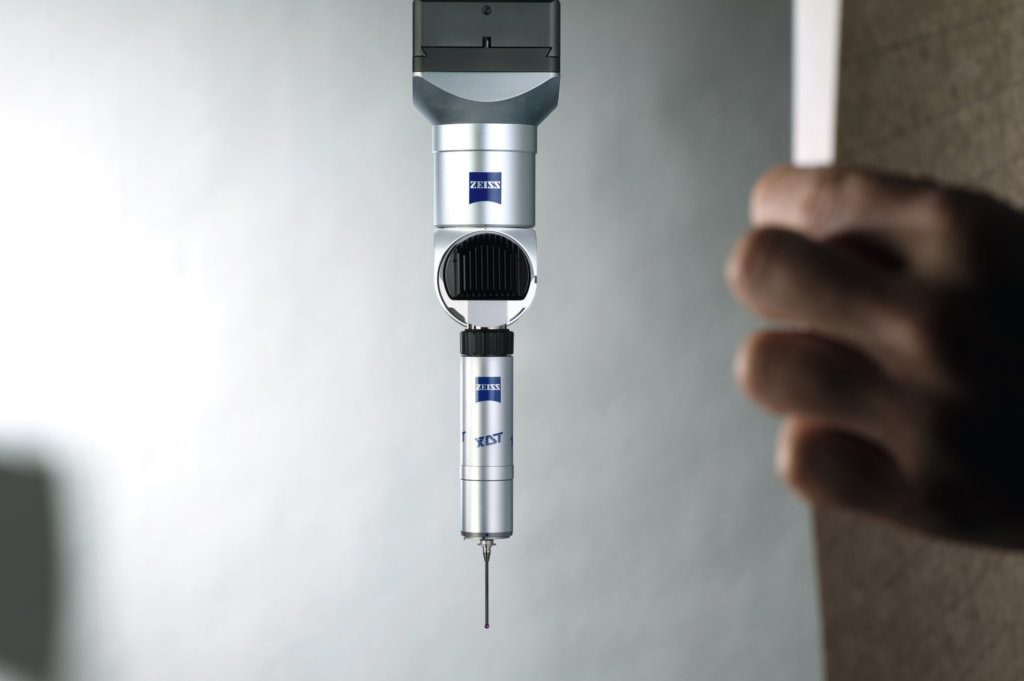

✓ Гибкость 3D-измерений с поддержкой всех типов сенсоров Renishaw
✓ Возможность работы в цеховых условиях благодаря термокомпенсации и виброгашению
КОЛОССАЛЬНЫЙ ИЗМЕРИТЕЛЬНЫЙ ОБЪЕМ И ГРУЗОПОДЪЕМНОСТЬ

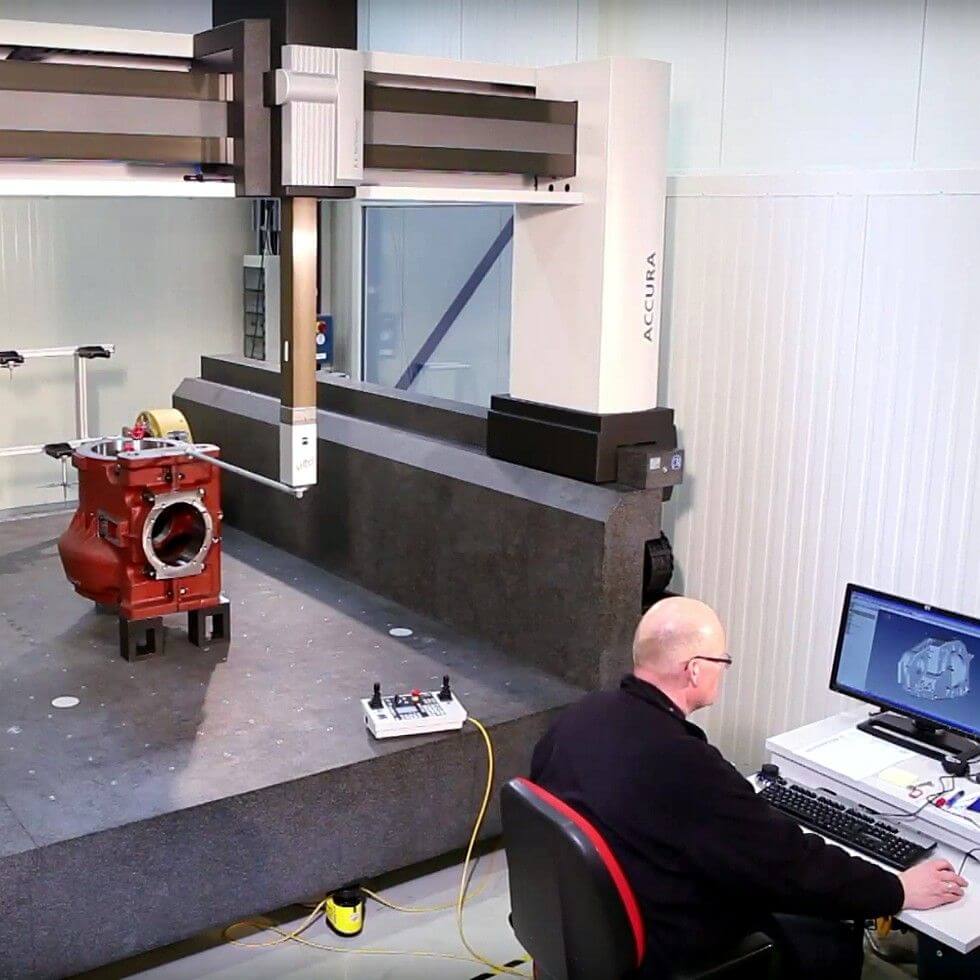

Машины серии Mega созданы специально для контроля сверхкрупных, длинномерных и тяжелых деталей. Усиленная конструкция основания и массивный гранитный стол позволяют без деформаций размещать узлы весом в несколько тонн — крупное литье, штампы, валы и элементы корпусов, полностью закрывая потребности тяжелого машиностроения, энергетики и аэрокосмического сектора.
ЖЕСТКОСТЬ И СТАБИЛЬНОСТЬ МАССИВНЫХ КОНСТРУКЦИЙ
Несмотря на внушительные габариты, система сохраняет эталонную точность. Массивный мостовой портал и прецизионные направляющие из натурального гранита минимизируют влияние крутящих моментов и прогибов при перемещении осей. Специально рассчитанная многоточечная система воздушных подшипников обеспечивает идеально плавный ход без люфтов, эффективно гася динамические вибрации на больших пролетах.
ПРОМЫШЛЕННЫЙ МАКРО-КОНТРОЛЬ ПО ДОСТУПНОЙ ЦЕНЕ
Координатно-измерительные машины таких габаритов от европейских брендов требуют колоссальных бюджетов. Accurate Mega предлагает надежную, внесенную в Госреестр СИ систему на базе передовых компонентов Renishaw (Великобритания) за существенно меньшую стоимость. Это позволяет предприятиям автоматизировать контроль крупногабаритных деталей и модернизировать ОТК без избыточных затрат на покупку оборудования.
Технические Характеристики
| Тип КИМ | Портальная (Bridge CMM) | ||||||
| Измерительный диапазон (X ось), мм | 1200 | 1200 | 1200 | 1200 | 1500 | 1500 | 1700 |
| Измерительный диапазон (Y ось), мм | 1500 | 2000 | 2500 | 3000 | 2500 | 3000 | 3000 |
| Измерительный диапазон (Z ось), мм | 1000 | 1000 | 1000 | 1000 | 1200 | 1200 | 1500 |
| Размеры КИМ (Длина), мм | 2520 | 3020 | 3520 | 4020 | 4000 | 4500 | 4800 |
| Размеры КИМ (Ширина), мм | 2170 | 2170 | 2170 | 2170 | 2800 | 2800 | 3200 |
| Размеры КИМ (Высота), мм | 3760 | 3760 | 3760 | 3760 | 4400 | 4400 | 5200 |
| Точность с SP80/SP25, мкм | 2.3 + L/350 | 2.7 + L/350 | 3.0 + L/350 | ||||
| Точность с TP20/PH20/PH10, мкм | 2.9 + L/350 | 3.2 + L/350 | 3.5 + L/350 | ||||
