серия optiq
Spectra
Портальные координатно-измерительные машины Accurate предлагают три основные модели: Spectra, Cordimesur и Mega. Все модели отличаются высокой жёсткостью конструкции, отличной термостабильностью и широким диапазоном размеров рабочей зоны. Приборы внесены в Госреестр СИ РФ.
✓ Высокая точность и повторяемость измерений
✓ Гибкость 3D-измерений с поддержкой всех типов сенсоров Renishaw
✓ Возможность работы в цеховых условиях благодаря термокомпенсации и виброгашению
ПЕРЕДОВЫЕ ТЕХНОЛОГИИ СКАНИРОВАНИЯ И ИЗМЕРЕНИЙ

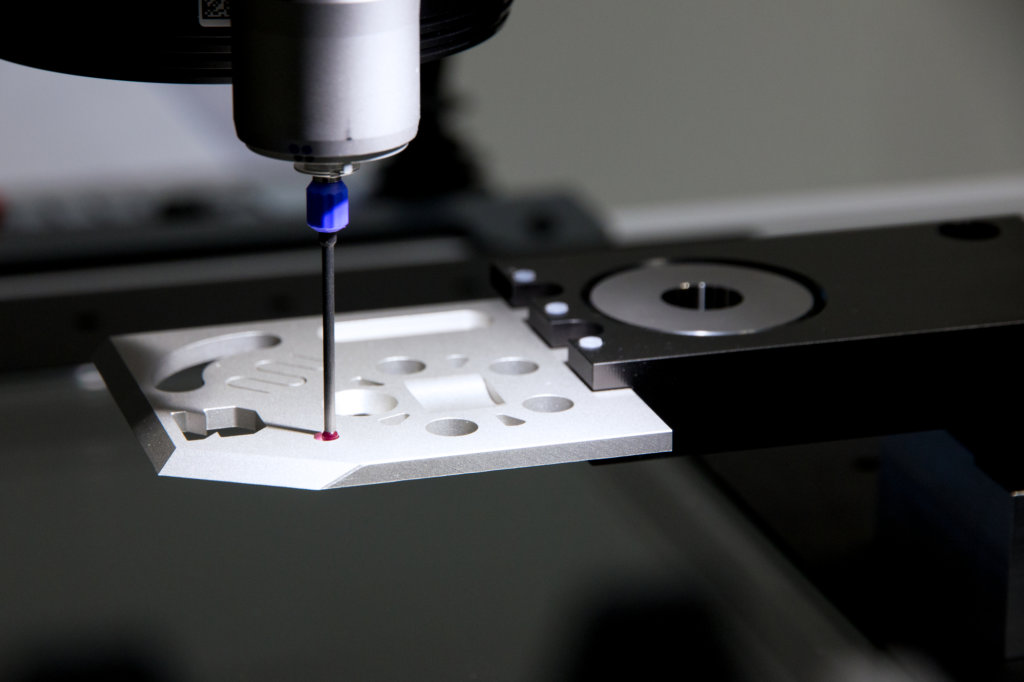

Оснащение высокоточными сенсорными системами непрерывного сканирования позволяет собирать огромный массив точек за минимальное время. Это гарантирует максимальную достоверность и повторяемость результатов при контроле деталей со сложной геометрической формой, полностью исключая субъективные ошибки оператора.
ВЫСОКАЯ ЖЕСТКОСТЬ И МЕХАНИЧЕСКАЯ СТАБИЛЬНОСТЬ
Использование массивного гранитного основания и передовых материалов в конструкции обеспечивает превосходную устойчивость к деформациям и внешним вибрациям. Продуманная геометрия направляющих минимизирует динамические погрешности, позволяя машине сохранять паспортную точность даже при интенсивной эксплуатации.
ИНТУИТИВНЫЙ КОНТРОЛЬ НА БАЗЕ ZEISS CALYPSO
Управление измерительным процессом осуществляется с помощью мощного программного обеспечения, ориентированного на работу с CAD-моделями. Визуальное программирование позволяет оператору быстро создавать автоматические циклы измерений без написания сложного кода, что в разы сокращает время подготовки к контролю новых деталей.
Технические Характеристики
| Тип КИМ | Портальная (Bridge CMM) | ||||
| Измерительный диапазон (X ось), мм | 500 | 600 | 600 | 800 | 800 |
| Измерительный диапазон (Y ось), мм | 600 | 800 | 1000 | 1000 | 1500 |
| Измерительный диапазон (Z ось), мм | 400 | 500 | 500 | 600 | 600 |
| Размеры КИМ (Длина), мм | 1420 | 1620 | 1820 | 2030 | 2530 |
| Размеры КИМ (Ширина), мм | 1285 | 1380 | 1380 | 1600 | 1600 |
| Размеры КИМ (Высота), мм | 2535 | 2700 | 2700 | 2750 | 2750 |
| Точность с SP80/SP25, мкм | 1.7 + L/350 | ||||
| Точность с TP20/PH20/PH10, мкм | 2.2 + L/350 | ||||
