серия TactiQ
Strata

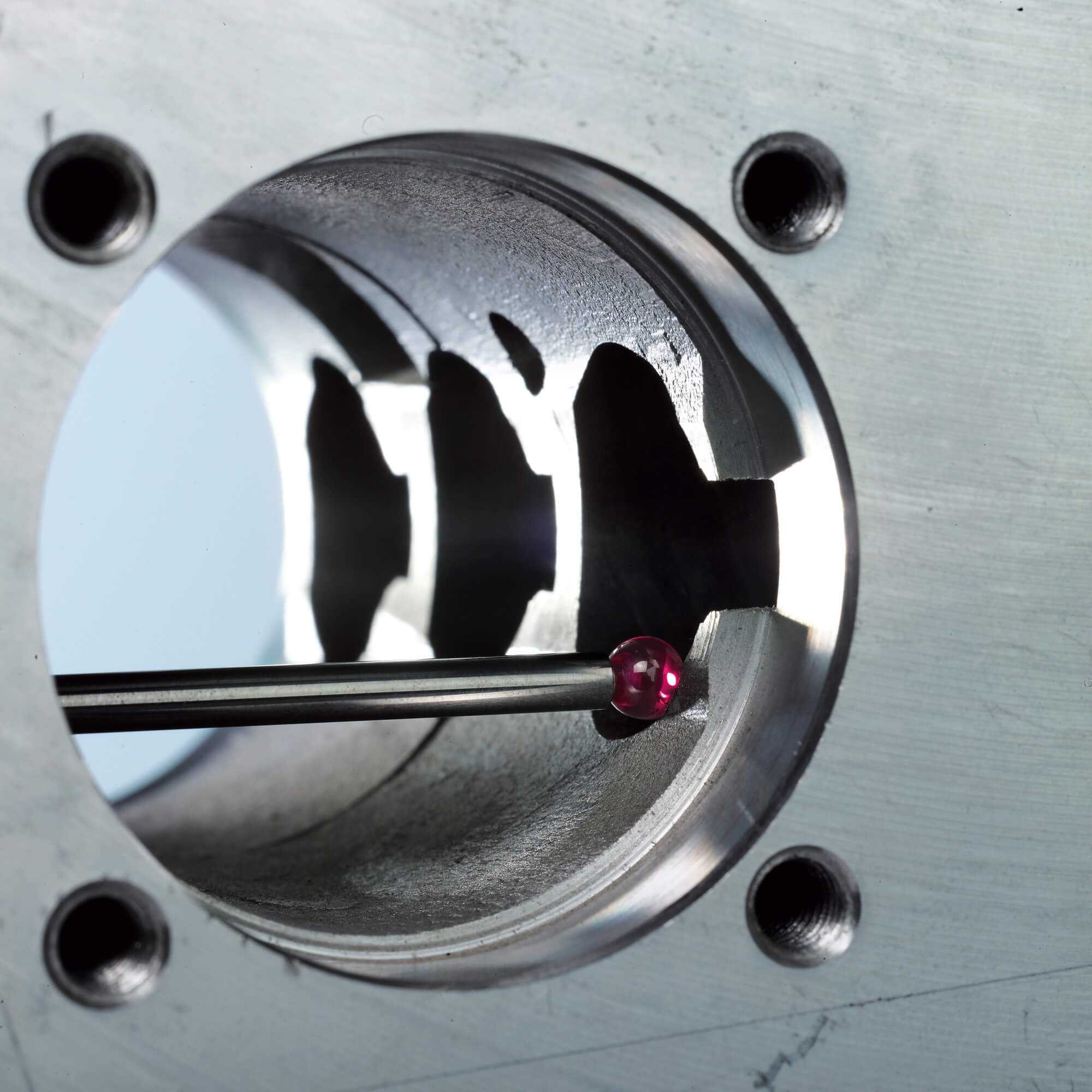

Координатно-измерительная машина Strata — воплощение точности и производительности нового поколения: специальная конструкция направляющих на всех осях обеспечивает стабильное движение и эффективную коррекцию ошибок, а жёсткая конструкция снижает влияние биений и повышает стабильность работы. Экономичная стоимость КИМ производства Qualitim позволяет получить доступ к высокоточным измерениям каждому!
✓ Высокоточные направляющие и фрикционные приводы — стабильное движение, эффективная коррекция ошибок и высокая точность позиционирования
✓ Воздушные подшипники — высокожёсткие опоры с системой предварительного сжатия для быстрого перемещения и фиксации
✓ Эффективная виброизоляция — гранитные опоры совместимы с системами виброизоляции, повышающими стабильность и точность измерений
Технические Характеристики
| Типоразмер КИМ | 6.8.6 | 8.12.7 | 8.15.7 | 10.12.8 | 10.15.8 | 10.22.8 | 10.25.8 | 10.30.8 | 12.15.10 | 12.22.10 | 12.25.10 | 12.30.10 | 15.22.10 | 15.25.10 | 15.30.10 | 18.22.10 | 18.25.10 | 18.30.10 | 18.40.10 | |
| Измерительный диапазон, мм | X ось | 0-600 | 0-800 | 0-800 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1200 | 0-1200 | 0-1200 | 0-1200 | 0-1500 | 0-1500 | 0-1500 | 0-1800 | 0-1800 | 0-1800 | 0-1800 |
| Y ось | 0-800 | 0-1200 | 0-1500 | 0-1200 | 0-1500 | 0-2200 | 0-2500 | 0-3000 | 0-1500 | 0-2200 | 0-2500 | 0-3000 | 0-2200 | 0-2500 | 0-3000 | 0-2200 | 0-2500 | 0-3000 | 0-4000 | |
| Z ось | 0-600 | 0-700 | 0-700 | 0-800 | 0-800 | 0-800 | 0-800 | 0-800 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | |
| Контактный сканирующий датчик SP25/SP80 | ||||||||||||||||||||
| MPEE, мкм | ±(1,0+L/350) | ±(1,3+L/350) | ±(1,3+L/350) | ±(1,6+L/350) | ±(1,6+L/350) | ±(1,6+L/350) | ±(1,6+L/350) | ±(1,6+L/350) | ±(2,0+L/350) | ±(2,0+L/350) | ±(2,0+L/350) | ±(2,0+L/350) | ±(2,4+L/350) | ±(2,4+L/350) | ±(2,4+L/350) | ±(2,8+L/350) | ±(2,8+L/350) | ±(2,8+L/350) | ±(2,8+L/350) | |
| MPEP, мкм | 1,0 | 1,3 | 1,3 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 2,0 | 2,0 | 2,0 | 2,0 | 2,4 | 2,4 | 2,4 | 2,8 | 2,8 | 2,8 | 2,8 | |
| MPETHP, мкм/с | ±1,5/68 | ±2,0/68 | ±2,0/68 | ±2,4/68 | ±2,4/68 | ±2,4/68 | ±2,4/68 | ±2,4/68 | ±3,0/68 | ±3,0/68 | ±3,0/68 | ±3,0/68 | ±3,6/68 | ±3,6/68 | ±3,6/68 | ±4,2/68 | ±4,2/68 | ±4,2/68 | ±4,2/68 | |
| MPEPO, мкм | 0,9 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,4 | 1,4 | 1,8 | 1,8 | 1,8 | 1,8 | 2,2 | 2,2 | 2,2 | 2,5 | 2,5 | 2,5 | 2,5 | |
| Контактный датчик TP200 | ||||||||||||||||||||
| MPEE, мкм | ±(1,5+L/350) | ±(1,7+L/350) | ±(1,7+L/350) | ±(2,0+L/350) | ±(2,0+L/350) | ±(2,0+L/350) | ±(2,0+L/350) | ±(2,0+L/350) | ±(2,4+L/350) | ±(2,4+L/350) | ±(2,4+L/350) | ±(2,4+L/350) | ±(2,8+L/350) | ±(2,8+L/350) | ±(2,8+L/350) | ±(3,2+L/350) | ±(3,2+L/350) | ±(3,2+L/350) | ±(3,2+L/350) | |
| MPEP, мкм | 1,7 | 1,9 | 1,9 | 2,2 | 2,2 | 2,2 | 2,2 | 2,2 | 2,6 | 2,6 | 2,6 | 2,6 | 3,0 | 3,0 | 3,0 | 3,4 | 3,4 | 3,4 | 3,4 | |
| Контактный датчик TP20 | ||||||||||||||||||||
| MPEE, мкм | ±(1,7+L/350) | ±(1,9+L/350) | ±(1,9+L/350) | ±(2,2+L/350) | ±(2,2+L/350) | ±(2,2+L/350) | ±(2,2+L/350) | ±(2,2+L/350) | ±(2,6+L/350) | ±(2,6+L/350) | ±(2,6+L/350) | ±(2,6+L/350) | ±(3,0+L/350) | ±(3,0+L/350) | ±(3,0+L/350) | ±(3,4+L/350) | ±(3,4+L/350) | ±(3,4+L/350) | ±(3,4+L/350) | |
| MPEP, мкм | 1,9 | 2,1 | 2,1 | 2,4 | 2,4 | 2,4 | 2,4 | 2,4 | 2,8 | 2,8 | 2,8 | 2,8 | 3,2 | 3,2 | 3,2 | 3,6 | 3,6 | 3,6 | 3,6 | |
| Массогабаритные размеры КИМ модификации Strata | ||||||||||||||||||||
| Диапазон измерения, мм, не более | Длина | 1800 | 2200 | 2500 | 2200 | 2500 | 2500 | 3580 | 3880 | 4380 | 2500 | 3580 | 3880 | 4380 | 3880 | 4380 | 3580 | 3880 | 4380 | 5380 |
| Ширина | 1485 | 1685 | 1685 | 1885 | 1885 | 1885 | 1885 | 1885 | 2085 | 2085 | 2085 | 2085 | 2385 | 2385 | 2385 | 2685 | 2685 | 2685 | 2685 | |
| Высота | 2730 | 2930 | 2930 | 3130 | 3130 | 3130 | 3070 | 3070 | 3530 | 3560 | 3470 | 3470 | 3470 | 3470 | 3470 | 3470 | 3470 | 3470 | 3470 | |
| Масса, кг, не более | 1650 | 2600 | 3000 | 2900 | 3300 | 4200 | 5200 | 5900 | 3600 | 4600 | 5500 | 6500 | 5900 | 6500 | 7500 | 6700 | 7500 | 8700 | 11000 | |
